Mikro valcavimo kasečių ritininės vielos piešimo mašina su Plc valdymu

Tiesios linijos vielos traukimo mašina, yra didelės spartos vielos traukimo mašinos modelis, gamina vielos traukimą. Žaliava yra anglies plieno vielos strypo ritė. Piešimo greitis yra maksimalus 15-20 metrai per minutę.

1. Pavara: pagrindinė tiesiosios linijos vielos traukimo mašina, maitinama kintamosios srovės dažnio varikliu per aukšto dažnio jungties siaurus V formos diržus, sukietėjusiu reduktoriumi paskirstomą į kabstaną. Arba maitinimas tiekiamas kintamosios srovės dažnio varikliu per du aukšto dažnio jungtis siaurą trapecinį diržą su kabliu.

2.Stabdys: ant variklio skriemulio sumontuotas fiksatorius, greito sustabdymo arba avarinio stabdymo laido tempimo mašina, kuri gali efektyviai stabdyti. Jo vaidmuo ne tik kaip stabdys, bet ir užkirsti kelią ritės atbulinės eigos stabdžiui, atleiskite spaustuką arti solenoidinio vožtuvo valdymo gnybto stabdžių cilindro.

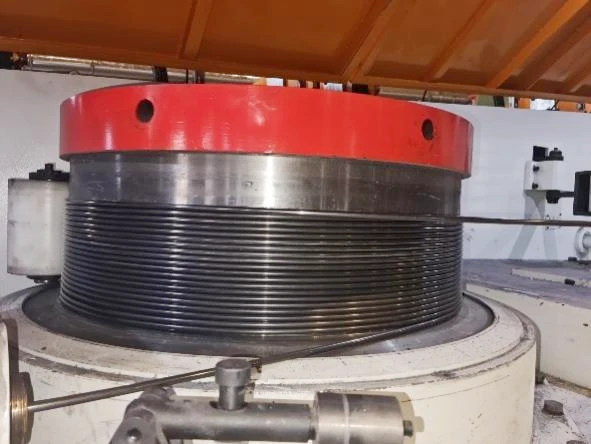

3.Capstan: medžiaga yra ZG45 plienas, paviršius yra suvirintas, paviršius yra šviesus, lygus, atsparus dilimui paviršiaus aukštis 150 mm, ilgas tarnavimo laikas; stebulės aukštis 150-200 mm.

4. Piešimo štampavimo dėžė: štampavimo dėžutė yra suvirinta konstrukcija, į dvi ertmes. Kreipiamasis volelis yra sumontuotas šone, kad plieninė viela galėtų patekti tiesiai į tempimo štampą, štampavimo laikiklis turi būti sureguliuotas taip, kad vielos liestinė patektų į tempimo ritinėlių derinimo volelį, sumontuotą formos pagrindo derinimo ritinėlio įėjimo gale mažu cilindru. Įdėkite galią, reguliuodami ritinėlio svyravimą, kad atitinkamas jutiklio išvesties signalas tiksliai sureguliuotų pokyčių greitį. Sureguliuokite ritinėlio vielos įtempimą reguliuojant oro slėgio pokytį, reguliavimo diapazoną 0.15-0.6Mpa. Formos dėžutėje taip pat yra maišymo įtaisas. Formos dėžutės derinimo ritinėlio pusė, pavarų reduktoriaus vienfazis talpos variklis, varomas per žvaigždutę, galia, perduodama į maišymo svirtį, kad būtų galima maišyti formos dėžutę, tepimo milteliai, be aglomeracijos, turi įtakos tepimui.

5.Šuolio režimo įtaisas: Nubrėžus vielos specifikacijas, bendras suspaudimo laipsnis yra mažesnis nei reikalaujamas brėžinys, gali mesti piešinį. Atmetimo režimo principai: įleidimo anga yra maža, išleidimo anga yra gerai, tada išleidžiama prieš praėjimus; Įleidimo anga yra didelė, išleidimo anga šiurkšti, tada mesti už laiko. Kai reikia išmesti pelėsį, plieninė viela po to, kai reikia šokinėti mašinos režimu, o tada į kitą reikia traukti pelėsių dėžę, kad viela būtų efektyviame rankos siūbavimo judesyje, taip užtikrinant jutiklį. gali aptikti ir reguliuoti, kad atitiktų gretimų ritės greitį.

6.Capstan aušinimas: Vandens aušinimo viduje naudojamas siauras plyšinis vandens aušinimas, korpuse pritvirtintas aušinimo žiedas, velenas bėga per veleną, kai vanduo teka dideliu greičiu, kurio metu vandens turbulencija ir iš siauro tarpo išsiskiria dideliu greičiu. , didelis šilumos perdavimo efektyvumas, kad ritiniai atvėstų; išorėje naudokite vėjo aušinimą ventiliatoriumi. Sumontuokite suktuvą, padidinkite gaminio laidą, kad pailgintumėte laidą ir oro šilumos mainų laiką.

7. Formos aušinimas: piešimo štampas naudokite atvirą tiesioginį vandens aušinimą, sureguliuokite įleidimo vožtuvą, kad valdytumėte vandens aukštį, kai reikia pakeisti vielos traukimo štampus, uždarykite įleidimo vožtuvą, greitai ištuštinkite vandenį ir pakeiskite režimą. ir po to, kai vielos traukimas miršta, užsandarina turimą vario arba aliuminio trinkelę.
